摘要:針對目前水肥一體化系統存在首部和田間設備隨機組成、規格標準不統一、對各部件不能統一管理、運行維護智能化程度不高及管理效率低等問題，設計了一套水肥一體化管控系統。系統由水肥一體機、田間設備、云端服務平臺、數據傳輸系統和管理網站及微信小程序等部分組成，應用了數據采集、數據傳輸、控制決策、智能控制等技術，在管理軟件的集成下實現了集信息采集、傳輸、管理與決策控制于一體。實際應用表明:系統集成度高，實現了水肥一體化精量灌溉和施肥，提升了管控水平，達到了節本增效和管理模式的創新，可為水肥一體化系統設計和應用提供參考，應用前景較好。

　　關鍵詞:高效節水灌溉;水肥一體化;管控系統;智能決策;云端服務平臺;微信小程序

　　0引言

　　我國水資源總量僅為世界的6%，人均不足世界平均水平的1/4，嚴重短缺。每年農業灌溉用水缺口超過300億m3，約有667萬hm2面積得不到有效灌溉［1－2］。主要糧食作物水分生產效率與發達國家相比僅為其1/2左右，存在較大差距。同時，因化肥施用量過高，化肥利用率偏低。水肥已成為制約農業可持續發展的瓶頸因素，因而大力發展節水農業、實施化肥使用量零增長行動及推廣普及水肥一體化技術是促進農業可持續發展的必由之路［3－4］。根據農業部《推進水肥一體化實施方案(2016—2020年)》，到2020年水肥一體化技術推廣面積將達到1000萬hm2，發展空間巨大。

　　1系統總體設計

　　1．1系統組成

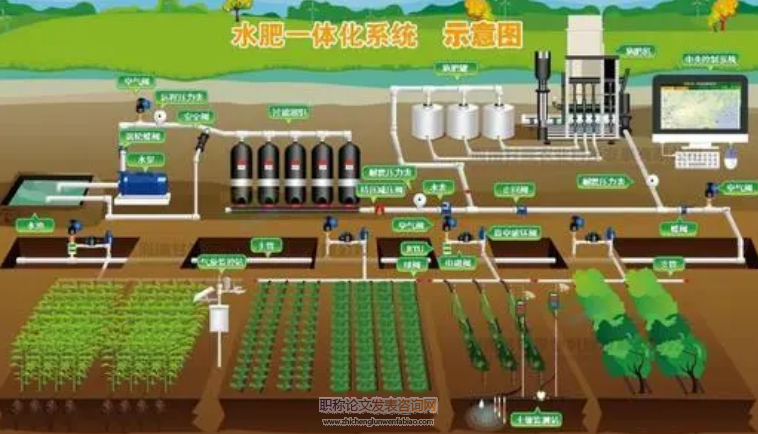

　　管控系統根據目前水肥一體化系統存在的不足，結合灌溉基礎理論和最新的管理技術手段，通過相關設備、管理系統，對環境、設備狀態和參數進行監測，并做出決策和控制;用戶可通過多種方式實現查看和操作，達到了信息采集、傳輸、管理、決策和控制于一體的目的。本系統分為3個部分:一是以水肥一體機為核心的田間管控單元，包括水肥一體機、過濾設備、管道、閥門、噴頭滴頭、田間控制設備和管控軟件等;二是以云端服務器為核心的管控平臺，包括云端服務器、數據庫、網站等;三是用戶使用端，包括通過Internet網連接的電腦和通過WIFI/4G等網絡連接的移動設備(手機或PAD)。系統架構如圖1所示。

　　1．2系統工作原理

　　管控系統以云端服務器作為管理核心，每個田間灌溉單元為管理對象，在電腦上通過網站、在移動端設備通過微信小程序進行查看和操作。田間灌溉單元配置1臺水肥一體機，每臺水肥一體機有1個固定的設備號，水肥一體機通過有線或無線管理本灌溉地塊內的水泵、施肥泵、電磁閥、流量、壓力、環境傳感器等設備，并可在本地設置灌溉方式，通過決策系統實現自動水肥一體化灌溉;同時，把相關數據傳送給云端服務器，用戶可通過各種終端設備進行查詢，并可對各種運行參數進行設置、對設備進行遠程控制。

　　2系統關鍵技術及硬件設計

　　系統由水肥一體機、田間控制部分、云端服務器、數據傳輸網絡等部分組成，拓?fù)浣Y(jié)構如圖2所示。

　　2．1水肥一體機

　　水肥一體機集成了灌溉泵、施肥泵、灌溉變頻器、施肥變頻器、觸摸屏和控制系統，利用決策控制軟件對灌溉、施肥等操作進行集中控制，結合各傳感器的數據分析，制定灌溉施肥計劃。設備具有本地手動觸摸屏操作和通過電腦端、手機的遠程控制雙重操作功能，能在異地通過電腦及手機監控，實現灌溉水量、施肥濃度和施肥量的精準控制。

　　2．2田間控制部分

　　田間控制部分主要由田間控制器、電磁閥、傳感器及網關組成，如圖4所示。田間控制器及各傳感器由太陽能供電系統提供電源，傳感器采集的數據傳輸?shù)教镩g控制器，控制器接收后通過網關發送到水肥一體機，水肥一體機將數據存儲在本地同時也上傳至云端服務器。數據由管控軟件自動分析處理后做出決策，水肥一體機接收到服務器或本地程序發出的控制命令，打開對應的電磁閥或執行相關的操作。

　　3應用程序開發

　　3．1水肥一體化控制系統程序

　　水肥一體機的主要功能是灌溉和施肥，在實際使用時分兩種情況:一種是只灌溉，不需要施肥;一種是按一定比例水肥同施。因而，要針對這兩種情況分別編制不同的控制流程和程序。灌溉分為手動模式和時間模式:在手動模式下，可直接打開和關閉選定的田間電磁閥進行灌溉，在調試設備或臨時使用時也可采用。在時間模式下，先設定各電磁閥的開啟時間和灌溉時長，系統自動開啟和關閉，實現自動化控制;也可配置各種傳感器，配合決策模型實現智能化灌溉。

　　3．2網站程序開發

　　系統采用B/S結構，在用戶端采用瀏覽器方式，負責接收用戶通過Internet網絡訪問、輸入及控制命令的發送、監測數據的獲取等，在服務器端通過網絡為瀏覽器提供數據服務。本系統根據實際需求建成了一個面向管理人員和用戶的網站。管理人員可通過網站發布設備相關信息、管理用戶權限和設備數據;用戶通過網站可瀏覽信息、查看設備運行數據、設置運行參數和對設備進行操作。

　　4管控系統田間應用

　　2018年春季，在江西鷹潭余江蘆筍種植基地進行了安裝應用。該基地蘆筍種植面積約15hm2，采用水肥一體化管控系統，實現了灌溉施肥全程自動化、智能化，讓蘆筍基地精準肥水管理成為現實。圖12為水肥一體機安裝現場，圖13為蘆筍滴灌系統。目前，設備運行良好。傳統灌溉方式(漫灌)每次需灌水450m3/hm2，而采用管控系統的滴灌方式每次僅灌溉150m3/hm2，可節水60%以上;施肥可用水溶肥并能精確控制比例，采用少量多次的方法，肥效利用率大幅提高，顯著減少了肥料的用量，與原有施肥相比費用可節省50%以上;采用該系統灌溉施肥，通過在水肥一體機上的觸摸屏或手機操作，只需1人即可完成，節省人工80%以上，而產量和品質均有提高，效益有較大提升，1年就可收回設備投入，取得了很好的效果。

　　5結論

　　設計的水肥一體化管控系統將傳統的灌溉技術與智能控制技術、信息技術相結合，包括水肥一體機、田間控制系統和以云端服務器為核心的管控平臺，實現了對水肥一體化系統的現場和遠程查看、操作、控制和維護。系統實現了田間各種數據動態直觀顯示及智能決策，提高了水肥控制的精準度，同時可完成多個灌溉單元的集中操作和管理，節省人工。應用表明，系統可以節省大量人力、物力和水資源，通過精準灌溉、科學規范化施肥，提高了水肥利用率，減少了化肥農藥施肥量，有利于提高產品質量和安全，提升了農業生產效益。

　　參考文獻:

　　［1］趙文杰，丁凡琳．我國節水灌溉技術推廣現狀與對策研究綜述［J］．節水灌溉，2015(4):95－98．

　　［2］趙峰，李寒松，孔凡祝，等．我國節水灌溉技術發展現狀與趨勢［J］．農業裝備與車輛工程，2018，56(2):25－28．

　　［3］韓啟彪，馮紹元，黃修橋，等．我國節水灌溉施肥裝置研究現狀［J］．節水灌溉，2014(12):76－79+83．

　　［4］袁洪波，程曼，龐樹杰，等．日光溫室水肥一體灌溉循環系統構建及性能試驗［J］．農業工程學報，2014，30(12):72－78．
