摘 要:以船舶管路系統為研究對象,分析其減振特性?基于周期結構理論,建立能帶結構及振動傳遞特性的計 算方法,研究周期管路系統的減振性能,探討結構參數對減振性能的影響規律,并采用有限元法對船舶周期管路 系統的減振性能進行仿真分析?研究結果表明:周期管路系統在全頻段內減振性能顯著提升,在0~600Hz頻 段減振性能提高4.7dB?

　　關鍵詞:船舶管理系統;周期結構;減振降噪;帶隙特性

　　論文《基于周期結構的船舶管路系統減振性能研究》發表在《江蘇船舶》，版權歸《江蘇船舶》所有。本文來自網絡平臺，僅供參考。

　　引言

　　船舶動力設備產生的振動通過基座及管路系統 傳遞到船體,并向水下輻射噪聲,嚴重影響其隱身性 能?隨著船舶動力設備噪聲和螺旋槳噪聲得到 有效控制,管路系統傳遞的噪聲成為船舶水下聲輻 射的主要來源?因此,開展管路系統減振降噪新 技術研究至關重要?

　　隨著探測設備性能的不斷提升,船舶對隱身性 能的要求越來越高?高強度的噪聲不僅危害船 員健康,還會降低船舶的動力性能?對船舶動力 設備的減振,國內外學者開展了大量的仿真和試驗 研究,也取得了一系列的研究成果?本文以周期 結構特性下的船舶管路系統為研究對象,基于周期 結構對管路系統進行低頻減振設計,并對周期導管 的帶隙特性進行研究?

　　1 周期管路減振基本理論

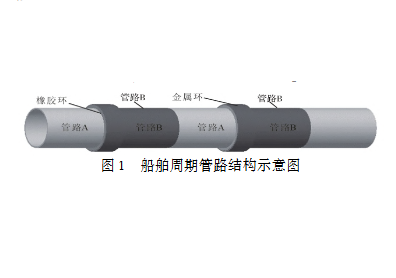

　　周期管路減振理論基于周期性結構能夠表現出 對彈性波的衰減域特性,為周期結構帶隙特性?彈 性波在周期管路結構中傳播時,會受到彈性特性和 密度的影響?利用帶隙特性可以對振動傳遞實現抑 制效果,周期管路的結構示意圖見圖1?

　　假設忽略橡膠材料本身結構阻尼影響,局域振 子結構可以簡化為“K?質量”模型?進一步地,局域 共振周期管路可以被簡化為一個K?振子周期分布 的梁結構,其等效簡化模型見圖2?其中,彈簧代表 材料的彈性,質量代表振動質點的慣性,梁結構則反 映了振動周期的分布情況?

　　假設:周期管路結構為無限長周期結構;周期管 路內為理想且不可壓縮流體,液體在流動時不會產 生氣泡;周期管路為各向同性和均勻線性?在上述 假設條件下,周期管路結構的彎曲振動方程為

　　[E I frac{partial^{4} w}{partial x^{4}}+m_{f} u^{2} frac{partial^{2} w}{partial x^{2}}+2 m_{f} u frac{partial^{2} w}{partial x partial t}+left(m_{f}+ ight.]

　　[left.m_{p} ight) frac{partial^{2} w}{partial t^{2}}=0 (1)]

　　式中: E 為周期管路的楊氏模量 I 為周期結構橫截 面轉動慣量; (m_{f}) 為周期管路系統中單位長度液體的 質量: (m_{P}) 為單位長度管路的質量 u t分別為液體在 周期管路中的流速和時間?

　　2 周期管路系統減振性能研究

　　2.1 周期管路模態分析

　　周期管路系統主要由周期管路單元組成,管路 內的空間通過三維單元進行劃分?然后基于周期管 路系統的邊界條件,得到周期管路結構的帶隙?起 始頻率和截止頻率對帶隙特性有著重要的影響,應 當使得帶隙的起始頻率盡可能降低,同時相應的提 升帶隙特性的截止頻率,在降低低頻振動設計中尤 為重要?先將周期管路系統劃分為多個子系統,每 個子系統得到一個傳遞矩陣,進而獲得整個周期管 路系統的狀態傳遞矩陣?再將管路設計成周期結 構,進而分析周期管路系統的帶隙特性?

　　周期管路的局域振子模型結構由橡膠環和金屬 環組成,該結構可以等效為彈簧?質量單元模型?橡 膠環與金屬外環過盈配合,并用螺栓連接2個半圓 形的金屬外環?周期管路管長為12m,局域振子間 距為1.5m。為了拆卸方便,金屬外環可以分開,為了驗證管路系統的帶隙融合效應,8個局域 振子分為2種尺寸類型,每種各4個,交替排列在管 路上,2個相鄰的振子相距為0.8m。

　　由表可知,結構最小共振頻率為40.7Hz?在 施加外部載荷時,應盡可能避開周期結構的固有頻 率,確保結構安全?

　　2.2 單元排列長度減振性能分析

　　周期管路在大型船舶中起著重要的減振降噪作 用,大量應用于船體的燃油系統?潤滑系統?冷卻系 統等?不同的材料排列順序?qū)?dǎo)管減振性能的影響 也不同,因此測試不同材料對導管減振性能影響,對 于大型船舶的減振參數研究十分重要?

　　2.3 單元排列材料減振特性分析

　　周期管路尺寸 長12m,每間隔一定距離套一個金屬環?導管A材 質為鋁,導管B材質為鋼,2種導管結構內徑均為 1.20m?導管A結構外徑為1.23m,導管B結構外 徑為1.25m?為了更好地測試材料的穩定性,本文 將2種材料以不同的順序來排列,從而測試其減振 性能與材料排列順序是否有關?

　　將周期管路的每一截管路按照鋼?鋼?鋼?鋁?鋁? 鋁?鋁?鋼4種不同的結構類型去排列計算分析。

　　2.4 晶格尺寸對周期管路帶隙的影響

　　研究不同晶格尺寸對于周期結構管路系統第一 帶隙特性的起始頻率及截止頻率的影響規律,晶格 長度分別為1400?1200?1000?800?600mm。

　　3 結論

　　(1)周期管路系統的帶隙特性與管路的周期性 結構密切相關?

　　(2)管路帶隙特性的存在使得周期管路系統能 夠選擇性地傳播或屏蔽特定頻率的波動或振動?波 動或振動的頻率位于帶隙范圍內時,將受到較大程 度的衰減,無法有效傳播?

　　(3)管路幾何結構和材料影響周期管路系統的 帶隙特性?較大的管路尺寸和更復雜的幾何形狀會 導致較低的固有頻率?管路材料的剛度和密度等特 性會影響到系統的波速和聲波傳播特性,較大的剛 度和較小的密度會導致較高的傳播速度,從而影響 管路系統的固有頻率和帶隙特性?

　　(4)周期結構系統對于船舶管路系統的減振降 噪具有可行性?

　　參考文獻:

　　[1] 楊小榮,閔陽春.電力機車司機室側窗玻璃隔聲性能的仿真 研究[J].機車電傳動,2013(3):19?21.

　　[2] 范紅梅,戴軍,遲萌娟.利用有限元軟件ANSYS進行車窗玻 璃隔聲特性的有限元分析[J].數字技術與應用,2013(10):236.

　　[3] 彭子龍,溫華兵,桑晶晶.基于統計能量法的單雙層玻璃窗 隔聲量分析[J].噪聲與振動控制,2014(4):197?201.

　　[4] 馬攀龍,田蘇,陳海濤,等.中國隔聲玻璃研究進展[J].科學技術與工程,2019,19(32):1?9.

　　[5] 周雯靜.外窗和玻璃幕墻空氣聲隔聲性能分析[J].上海建設科技,2019(3):80?83.

　　[6] 吳森,韋灼彬.振動分析在鋼桁架結構損傷預警中的應用 [J].海軍工程大學學報,2010,22(5):35?39.

　　[7] 夏兆旺,茅凱杰,王雪濤,等.海洋平臺桁架結構半主動顆粒 阻尼減振技術研究[J].振動與沖擊,2018,37(4):93?98.

　　[8] 張超.彈性波在周期結構中的傳播機理研究[D].重慶:重慶大學,2016.

　　[9] 吳健,白曉春,肖勇,等.一種多頻局域共振型聲子晶體板的 低頻帶隙與減振特性[J].物理學報,2016,65(6):205?215.

　　[10] 朱竑禎,王緯波,高存法.新型材料在船舶減振降噪方面的 前景與應用[J].艦船科學技術,2016,38(12):1?8.
