電網短路故障下，并聯運行的新能源構網型變換器暫態交互作用顯著增強，增加了系統暫態同步失穩風險。文中首先建立了構網型變換器并聯系統暫態交互模型。其次，借助傳統同步發電機穩定理論，分析了暫態交互能量影響變換器穩定性的作用機理，進一步揭示了交互能量作用下的功角牽引機制將促使多變換器穩定性趨近一致或致使穩定性較差的變換器加速失穩。由此，提出了計及限流切換的構網型變換器并聯系統穩定域構建方法，并通過穩定域分析了變換器運行狀態及控制參數對系統暫態穩定性的影響規律。最后，仿真和實驗結果驗證了理論分析的正確性。

　　關鍵詞：構網型變換器;暫態穩定;并聯運行;暫態交互能量;穩定域;限流

　　論文《計及限流切換的構網型變換器并聯系統暫態同步穩定分析》發表在《電力系統自動化》，版權歸《電力系統自動化》所有。本文來自網絡平臺，僅供參考。

　　0 引言

　　大力發展風、光等新能源是中國實現“雙碳”戰略目標的重要舉措，截至2023年底，風電、光伏發電的裝機容量為1.05 TW，占比達到36%，發電量為1200 TW·h，占比達到15.3%[1]。預計到2030年，風電、光伏發電裝機容量占比和發電量占比將分別達到40%和20%[2]。基于跟網型(grid-following, GFL)控制架構的大規模新能源經電力電子變換器(下文簡稱“變換器”)接入電網導致同步發電機主導的電網穩定特性發生顯著變化[3]，暫態、動態主動支撐能力持續減弱[4]，給電網安全穩定運行帶來嚴峻挑戰。借鑒同步發電機物理機理、能夠自主建立交流電壓并通過自身輸出功率實現與交流電網同步的構網型(grid-forming, GFM)變換器被視為解決上述問題的有效手段之一[5]。

　　雖然借鑒了同步發電機物理機理，但是構網型變換器暫態穩定動力學特性相比同步發電機更為復雜：一方面，構網型變換器控制架構多樣[5-7]，且控制參數選取不受物理限制、靈活性較高[8];另一方面，構網型變換器故障下切換為限流控制模式，功角特性曲線復雜多變[9-10]。因此，構網型變換器暫態同步穩定分析結論并不能直接套用同步發電機。近年來，國內外學者圍繞構網型變換器同步控制架構、內外環方案、限流策略對暫態同步穩定性的影響以及暫態穩定性提升策略展開了大量研究，并取得了諸多研究成果。文獻[11]研究了故障后平衡點是否存在對穩定性的影響，提出了提升暫態穩定性的控制器設計方法;文獻[12-13]通過臨界切除角和臨界切除時間量化分析了不同同步控制環節、無功電壓控制環節、內外環對暫態穩定性的影響，并通過功角特性揭示了構網型變換器暫態失穩機理。文獻[14]研究了限流模式對變換器暫態穩定性的影響，并給出了提升臨界切除時間的限流模式下最優電流相位角。上述研究均以單構網型變換器并網系統為研究對象，其結論無法直接拓展到多變換器系統中。

　　未來，構網型變換器并聯運行場景將廣泛存在于新能源場站內。從廣義上講，新能源基地多個構網型場站的并列運行也屬于該范疇。已有研究表明，變換器并聯運行暫態交互作用顯著，交互耦合路徑不僅存在于變換器與電網間，還存在于變換器間[15-16]。更為重要的是，變換器暫態交互還受限流模式切換[17]、變換器響應時序不一致[18-19]等問題耦合影響，增加了并聯系統分析的困難。現有構網型變換器并聯運行研究主要集中在小擾動穩定性，鮮有從系統層面研究大擾動暫態穩定。如文獻[18]建立多虛擬同步發電機(virtual synchronous generator, VSG)并聯系統的單機等值模型，根據參數靈敏度分析，揭示了系統參數及控制參數對振蕩頻率的影響規律。文獻[20]利用單輸入單輸出等值模型，并結合奈奎斯特準則，對VSG并網系統進行了穩定性分析。此外，文獻[21]提出了微網中VSG協同控制方法，改善了微網中多VSG間暫態失步問題，但缺乏對系統穩定性影響的分析和探討。文獻[22]建立了構網型變換器與跟網型變換器交互模型，發現注入電流對VSG暫態穩定性的影響主要由功率耦合項決定，但未涉及對構網型變換器并聯運行暫態穩定性的分析。構建穩定域是分析系統暫態穩定性的有效途徑，已有文獻通過構建變換器穩定域判斷系統的大擾動暫態穩定性[23]，但相關研究聚焦在單臺VSG[24]或VSG并聯跟網型變換器系統[25]，缺乏計及限流切換的構網型變換器并聯運行穩定域構建方法研究。

　　針對上述問題，本文首先建立了構網型變換器并聯系統暫態交互模型。其次，借助傳統同步發電機穩定理論，分析了暫態交互能量影響變換器穩定性的作用機理，進一步揭示了交互能量作用下的功角牽引機制將促使多變換器穩定性趨近一致或致使穩定性較差的變換器加速失穩。由此，提出了計及限流切換的并聯系統穩定域構建方法，并通過穩定域分析了運行狀態及控制參數對暫態穩定性的影響規律。最后，仿真和實驗結果驗證了上述理論分析的正確性。

　　1 變換器并聯系統暫態交互模型

　　1.1 同步架構及限流控制模式

　　構網型變換器的同步方式可以依據被控對象分為有功功率同步[26]和直流電壓同步[27]兩大類。有功功率同步又可細分為下垂控制、虛擬同步控制等。下垂控制僅模擬同步發電機有功-頻率一階下垂特性，雖不存在暫態失穩問題，但缺少有功功率的慣性響應，這對于低慣量電力系統中頻率穩定至關重要，有必要保留慣性響應。基于直流電壓同步的控制方式會在暫態穩定性分析中引入直流動態，增加研究問題的復雜性。因此，本文采用目前主流的模擬同步發電機轉子二階方程的構網型變換器同步控制架構，其功角特性曲線以及暫態穩定性與同步發電機并無本質不同。但是同步控制參數會影響變換器同步動態，進而對暫態穩定性產生較大影響。同步控制架構如附錄A圖A1所示。

　　短路故障下構網型變換器同步環節可以使用功率同步環生成參考相位，也可以切換為鎖相環提供參考相位[28]，與電網保持同步。切換為鎖相環同步時，其穩定動力學模型與跟網型變換器完全等價，雖可以在一定程度上限制故障電流，但鎖相環動態的引入將增加故障及恢復過程中暫態同步失穩風險[29]。因此，故障下仍然采用功率同步環生成基準相位，后文均基于此方式進行分析。

　　構網型變換器無功電壓控制環節影響電壓跌落程度和恢復速度，進而影響暫態穩定性，控制架構如附錄A圖A2所示。值得注意的是，考慮到短路故障觸發電流限幅環節動作情況下，內電勢幅值不受無功電壓環控制，相當于無功電壓環在限流時被旁路，不影響暫態同步穩定分析。

　　短路故障下，變換器功角特性曲線由電流限幅算法決定，合適的電流限幅算法有助于提升暫態同步穩定性。目前，主流的限流算法包括虛擬阻抗限幅[30]和電流內環限幅[14]兩類，已有文獻證明，虛擬阻抗限幅方法在故障開始的數毫秒內效果不及電流內環限幅控制[17]。因此，本文在電壓幅值單環控制的基礎上增加電流內環進行故障限流控制，其結構如附錄A圖A3所示。

　　1.2 并聯系統拓?fù)浣Y(jié)構

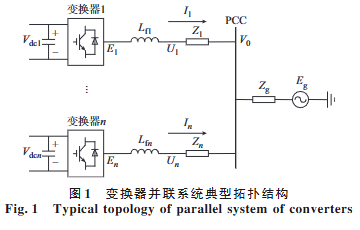

　　構網型變換器并聯系統接入電網拓?fù)浣Y(jié)構如圖1所示。圖中：變換器通過濾波電感(L_{fi})和阻抗為(Z_i)的線路連接到一個公共耦合點(point of common coupling, PCC)母線上，經過線路阻抗(Z_R)與無窮大電網(E_g)連接;(V_{dci})、(E_i)、(U_i)、(I_i)分別為第臺變換器的直流側電壓、內電勢幅值、端電壓幅值、輸出電流幅值，其中，(i=1,2,cdots,n)，(n)為變換器數量;(L_{fi})、(Z_i)分別為第臺變換器的濾波電感值和所在線路對應的線路阻抗值;(V_0)為PCC的電壓幅值。

　　圖1 變換器并聯系統典型拓?fù)浣Y(jié)構

　　Fig.1 Typical topology of parallel system of converters

　　1.3 暫態交互模型及驗證

　　本文以2臺變換器并聯系統為例，分析變換器間暫態交互對并聯系統穩定性的影響。以變換器和理想電源并網母線作為端口，經星形-三角形變換消去PCC，得到變換后的等值電路如圖2所示。圖中：(delta_1)、(delta_2)、(delta_g)分別為變換器1、變換器2、理想電源的功角;(Z_{1g})、(Z_{2g})、(Z_{12})分別為星形-三角形變換后變換器1與理想電源間、變換器2與理想電源間、變換器1與變換器2間的阻抗。并聯變換器接入系統可視為3機暫態相互作用系統，故障下，任意1臺設備均與其他2臺設備存在暫態交互，該交互作用影響變換器虛擬轉子加減速動態，繼而又對三者交互產生影響。下文將對此進行建模分析。

　　圖2 消去PCC的等值電路

　　Fig.2 Equivalent circuit after eliminating PCC

　　假定所有阻抗均為感性，分別為變換器1與理想電源間、變換器2與理想電源間、變換器1與變換器2間的電抗。系統節點電壓方程為：

　　式中：(Y_{ii})為變換器的自導納，其中，(i=1,2);(Y_{ij})為變換器間的互導納，(j=1,2);(Y_{g1})和(Y_{1g})為變換器1與理想電源間的互導納;(Y_{g2})和(Y_{2g})為變換器2與理想電源間的互導納;(Y_{gg})為理想電源的自導納;(dot{I}_1)、(dot{I}_2)、(dot{I}_g)分別為變換器1、變換器2、理想電源輸出的電流相量;(dot{E}_1)、(dot{E}_2)、(dot{E}_g)分別為變換器1、變換器2、理想電源的內電勢相量。

　　根據短路故障后變換器是否觸發限流控制分為以下3種情況：

　　- 情況1：2臺變換器均未觸發限流控制;

　　- 情況2：僅1臺變換器觸發限流控制;

　　- 情況3：2臺變換器均觸發限流控制。

　　對于2臺變換器均未觸發限流控制的情況，求解式(1)得到變換器1和2的電磁功率分別為：

　　式中：(I_1)為限流變換器1的輸出電流。

　　變換器輸出電磁功率包含了變換器間以及變換器與理想電源間的交互功率。以僅1臺變換器觸發限流控制為例，式(4)中，(E_1E_gY_{1g}sin(delta_1-delta_g))表示變換器1通過支路(Y_{1g})與理想電源交互功率，(E_1E_gY_{12}Y_{22}^{-1}Y_{2g}sin(delta_1-delta_g))表示變換器1經(Y_{12})、(Y_{2g})支路與理想電源交互功率，以上2項體現了變換器1與理想電源間的暫態交互作用;(E_1Y_{12}Y_{22}^{-1}I_2cos[delta_1-(delta_2+varphi)])表示變換器1與處于限流狀態的變換器2間的交互功率，該交互功率也存在于式(5)中，并且符號相反。式(5)中，(Y_{22}^{-1}Y_{2g}I_2E_gcos[(delta_2+varphi)-delta_g])表示變換器2經支路(Y_{2g})與理想電源交互功率。可以看出，變換器1、變換器2和理想電源三者間存在暫態功率交互，在支路參數一定的情況下，三者交互作用大小與電壓幅值、相位、限流相位以及限流幅值有關。

　　進一步的，考慮到暫態同步穩定分析的時間尺度通常為百毫秒級以上，可以忽略電流內環控制動態和電磁暫態過程，僅考慮虛擬轉子運動過程。2臺構網型變換器轉子運動方程為：

　　式中：(Deltaomega_1)和(Deltaomega_2)分別為變換器1和2的虛擬角速度變化量;(J_1)和(J_2)分別為變換器1和2的虛擬慣量，采用慣性時間常數表示，單位為s;(D_1)和(D_2)分別為變換器1和2的阻尼系數;(P_{1ref})和(P_{2ref})分別為變換器1和2的參考有功功率。

　　式(8)與式(2)一式(7)共同構成構網型變換器并聯系統暫態交互模型，其框圖如圖3所示。圖中：(omega_0)為基準轉速;(omega_1)和(omega_2)分別為變換器1和2的虛擬轉速;(Delta P_{12})為變換器間交互功率;(s)為微分算子。

　　圖3 變換器并聯系統暫態交互模型

　　Fig.3 Transient interaction model of parallel system of converters

　　2 暫態同步穩定性分析

　　電網短路故障持續期間及恢復過程中，并聯運行的構網型變換器與系統間存在復雜的暫態交互，該交互過程影響多機相對運動。同時，又受到多機相對運動的影響。本章重點討論多機暫態交互作用對變換器暫態同步穩定的影響機理，進而揭示變換器暫態同步穩定和失穩機制。

　　2.1 暫態交互能量作用機理

　　根據第1章構建的暫態交互模型，可推導多變換器暫態能量轉化特性，對式(8)進行積分得到：

　　式中：(J)為采用慣性時間常數表示的慣量;(Deltaomega)為虛擬轉速偏差;(delta_0)為擾動起始時刻變換器虛擬功角;(delta_t)為時刻虛擬功角;(Delta E_K)為虛擬轉子動能變化量;(P_e)和(P_{ref})分別為電磁功率和有功功率參考值;(Delta E_V)為虛擬轉子勢能變化量，由變換器與系統交互能量(Delta E_{cs})和變換器間交互能量(Delta E_{12})組成;(D)為阻尼系數;(Delta E_D)為虛擬阻尼的耗散能量變化量。不難看出，在功角運動過程中，(Delta E_K)和(Delta E_V)呈現相互轉換特性，阻尼在能量轉換過程中能夠消耗過剩的動能或勢能，促使功角收斂至平衡點。

　　設(P_{12})為變換器1流向變換器2的有功功率，則(Delta P_{12}=P_{12}-P_{12,0})為變換器1流向變換器2有功功率相對初始值的變化，本文定義為變換器間交互功率，其中，(P_{12,0})為故障發生前變換器1流向變換器2的有功功率。故障發生時刻至功角最大值時刻變換器間暫態交互能量表示為：

　　式(10)中等號右邊第1項(Delta E_{12}')是故障期間變換器間暫態交互能量，該值影響故障期間虛擬動能最大值(Delta E_{K,max});第2項(Delta E_{12}'')是故障清除時刻至功角最大值時刻變換器間暫態交互能量，該值影響變換器可供轉化的最大勢能(Delta E_{V,max})。故障期間變換器暫態交互對變換器功角曲線影響通過圖4說明。圖中：SEP和UEP分別表示穩定平衡點和不穩定平衡點。變換器間暫態交互能量在故障期間、恢復過程中均對暫態穩定性產生影響。對于換流器并聯接入理想電源系統，短路故障下變換器虛擬轉子加速，虛擬功角將超前理想電源。故障消失后，由于虛擬轉子慣量作用，功角將繼續運動直至達到(delta_{max})，故(delta_0<delta_c<delta_{max})。結合式(10)可知，(Delta E_{12}')與(Delta E_{12}'')的正負僅與(Delta P_{12})的正負相關，而(Delta P_{12})的正負與變換器相對功角差變化相關，下節將對此進行說明。當(Delta E_{12}'>0)時，故障期間變換器1向變換器2提供交互能量，變換器1加速動能減少，有利于變換器1暫態穩定;當(Delta E_{12}''>0)時，故障后變換器1向變換器2提供交互能量，變換器1可轉化勢能增加，同樣有利于變換器1暫態穩定;反之，則不利于暫態穩定。

　　圖4 暫態交互對變換器功角曲線的影響

　　Fig.4 Influence of transient interaction on power angle curve of converter

　　綜上，并聯系統受擾后暫態交互能量在變換器間流動，通過增加或減少虛擬動能或勢能的方式對變換器暫態穩定性產生影響。

　　2.2 暫態交互能量的牽引機制

　　假定故障能夠及時切除，變換器間相對功角不超過90°，變換器機端電壓能夠瞬間跟蹤指令值。在上述假定條件下進行分析。根據兩機并聯暫態交互模型，對于故障后2臺變換器均不限流的情況，由式(1)可知，變換器1流向變換器2的功率為(E_1E_2Y_{12}sin(delta_1-delta_2))，變換器間交互功率為(Delta P_{12}=E_1E_2Y_{12}[sin(delta_1-delta_2)-sindelta_{12,0}])，其中，(delta_{12,0})為故障前變換器1與變換器2的功角差。對于2臺變換器均限流的情況，變換器1流向變換器2的功率為(Y_{12}(Y_{22}Y_{11}+Y_{12}Y_{12})^{-1}I_2I_1sin(delta_1-delta_2))，變換器間交互功率為(Delta P_{12}=Y_{12}(Y_{22}Y_{11}+Y_{12}Y_{12})^{-1}I_2I_1[sin(delta_1-delta_2)-sindelta_{12,0}])。由于(E_1)、(E_2)、(Y_{12})、(Y_{11})、(Y_{22})、(I_1)、(I_2)均為正值，不難得出，變換器間交互功率(Delta P_{12})的方向僅與(sin(delta_1-delta_2)-sindelta_{12,0})的正負有關，即故障后功角差相對于故障前初值的變化僅與(Deltasin(delta_1-delta_2))正負有關。若變換器1和2的功角差變化量(Delta(delta_1-delta_2)>0)，即故障后變換器1功角加速更多，穩定性更差，則(Deltasin(delta_1-delta_2)>0)、(Delta P_{12}>0)、(Delta E_{12}>0)，變換器1向變換器2提供交互能量，提高了穩定性更差的變換器1的穩定性，同時，由于變換器2吸收了變換器提供的交互能量，降低了穩定性更好的變換器2的穩定性;反之，(Delta E_{12}<0)，變換器2向變換器1提供交互能量，同樣提高了穩定性更差的變換器2的穩定性，降低了穩定性更好的變換器1的穩定性。暫態能量交互作用使得兩者穩定性趨近一致。

　　對于故障后僅變換器2限流的情況，(Delta P_{12})方向主要由(-cos[delta_1-(delta_2+varphi)])決定，其中，(varphi)與限流策略有關。1)若限流策略為d軸優先，即(varphi=0^circ)，故障發生后，變換器2進入限流狀態，功角加速更多，穩定性更差，(cos(delta_1-delta_2)>0)、(Delta P_{12}<0)、(Delta E_{12}<0)，穩定性較差的限流變換器向不限流變換器提供交互能量，降低了穩定性較好的不限流變換器的穩定性，提升了穩定性較差的限流變換器的穩定性，兩者穩定性趨近一致。2)若限流策略為q軸優先，即(varphi=90^circ)，故障發生后，變換器2進入限流狀態，功角加速更多，穩定性更差，(sin(delta_1-delta_2)<0)，(Delta P_{12}>0)、(Delta E_{12}>0)，穩定性較好的不限流變換器向限流變換器提供交互能量，提升了穩定性較好的不限流變換器的穩定性，降低了穩定性較差的限流變換器的穩定性;進一步地，故障清除后，由于慣性，限流變換器角度將繼續增加，若臨近失穩依然處于限流狀態或由不限流再次進入限流狀態，則限流變換器將加速失穩。

　　由以上分析不難看出，變換器間暫態交互能量對并聯運行變換器穩定性可能產生2種影響：1)變換器穩定性趨近一致，功角變化快的變換器向功角變化慢的變換器提供暫態能量，使得功角變化快的變換器角度增加放緩，功角變化慢的變換器角度增加加快，最終穩定性趨近一致;2)穩定性較差的變換器加速失穩，功角變化慢的變換器向功角變化快的變換器提供暫態能量，使得功角變化快的變換器角度增加加快，功角變化慢的變換器角度增加放緩，最終穩定性較差的變換器將加速失穩。以上兩方面體現出暫態交互能量作用下的功角牽引機制。該機制可能使得單機運行時暫態失穩的變換器在并聯系統中穩定運行，也可能使得單機運行穩定的變換器在并聯系統中失去穩定，增加了并聯系統短路故障下暫態同步穩定的不確定性。

　　從變換器暫態交互模型可以看出，變換器間耦合功率除受功角影響外，還與端電壓、是否限流以及限流策略相關。因此，交互功率不一定單向流動，可能在變換器間循環往復、正負交替出現。暫態交互能量也在變換器動能和勢能相互轉化的過程中發揮作用，影響變換器暫態穩定性。因此，首擺相繼失穩的2臺變換器也可能在后續擺次中由于暫態交互作用而出現再同步現象。變換器間暫態交互引起的再同步功角曲線如附錄B圖B1所示。為分析方便，假定初始狀態(delta_1<delta_2)，虛線為(Delta P_{12})對變換器1電磁功率的影響，A、C點為不穩定平衡點，B點為穩定平衡點。故障發生后，假定(Delta(delta_1-delta_2)<0)，則(Delta P_{12}<0)、變換器1虛擬動能增加，如圖中紅色區域所示，故障清除后，(Delta P_{12})仍然小于0、(delta_1)繼續加速，越過E點后(Delta(delta_1-delta_2)>0)，(Delta P_{12}>0)、(Delta P_{12})增加部分勢能如圖中藍色區域所示。若進入某個失步周期時，變換器1勢能恰好能夠?qū)?dòng)能全部轉化，則變換器1將實現再同步[20]。

　　3 并聯系統的穩定域

　　3.1 穩定域構建

　　由于構網型變換器并聯系統等效方程中含有能量耗散的阻尼項，基于能量函數求解暫態穩定域的直接方法都存在一定程度的保守性。相比之下，通過微分幾何流形穩定性理論，可以獲得一個保守性較小的穩定區域。根據流形穩定性理論[31]，動力學系統中，不穩定平衡點的穩定流形構成穩定域邊界，并將相平面劃分了2個區域，即穩定區域和不穩定區域，遠離不穩定平衡點的流形稱為不穩定流形，逼近不穩定平衡點的流形稱為穩定流形。通過判斷故障后運行點位于穩定域內或外，可得到故障后變換器的穩定狀態，穩定域面積的大小代表了變換器穩定性的強弱。本文即利用數值方法求取并聯變換器穩定域，具體做法是對不穩定平衡點在穩定流形方向求反時間積分。

　　2臺變換器并聯系統包含(delta_1)、(delta_2)、(Deltaomega_1)、(Deltaomega_2)這4個狀態變量，這些狀態變量構成的四維空間不利于觀察和分析穩定域邊界。由前文分析可知，2臺構網型變換器間暫態交互能量的功角牽引機制作用，促使2臺變換器穩定性趨近一致或穩定性較差變換器加速失穩。因此，同一場站內并聯運行的變換器間相對失穩不是研究重點，更應關注的是變換器相對外部系統的穩定性問題。由此，采用向單變換器(Deltaomega-delta)構成的二維平面投影方式對并聯系統進行狀態變量降維，得到任一變換器的運動相圖，通過投影方式得到的變換器運動軌跡即反映了變換器暫態交互對穩定性的影響。

　　故障消失后系統恢復過程中，變換器暫態限流環節會在動作和不動作之間切換，故需計及構網型變換器限流切換控制構建并聯系統穩定域。需要注意的是，根據2臺變換器故障后是否限流，存在以下4種情況：均不限流、僅變換器1限流、僅變換器2限流、均限流。因此，通過假定故障后限流器運行狀態可以得到并聯系統在一個周期內的4個UEP。但假定的限流狀態必須與實際的電流值吻合才是合理的。因此，分別計算各UEP變換器輸出電流，判斷變換器實際所屬限流狀態，進而剔除不合理的UEP，保留合理的UEP。在UEP進行反時間積分，積分過程中逐點判斷變換器所處的運行狀態，根據運行狀態對暫態交互模型進行模型切換，進而得到計及切換控制的穩定域。下文結合實際計算結果進行說明。

　　為分析簡便，假定2臺變換器參數完全相同，限流幅值均為1.5 p.u.，即變換器間無暫態交互，2臺變換器限流狀態相同。圖5為通過投影降維方式得到的計及限流切換的變換器穩定域。圖中：(SEP_1)和(SEP_2)分別為不限流和限流變換器穩定平衡點;(UEP_1)和(UEP_2)分別為限流變換器的不穩定平衡點;(UEP_3)為不限流變換器的不穩定平衡點;A、(A')、(B')為限流與不限流狀態的切換點。通過在不穩定平衡點進行反時間積分，可以得到一個周期內變換器限流穩定域和不限流穩定域，分別如圖5中紅色曲線包圍的S1區域和青色曲線包圍的S2區域所示。計及切換控制，如圖5中橙色箭頭所示，從限流狀態(UEP_2)出發反時間積分，首先到達青色和紅色曲線的交點，但因?yàn)樵擖c(diǎn)仍然位于限流區域，所以會沿著限流的軌跡紅色曲線繼續反時間運動到達A點，在A點左側區域，變換器電流不越限，切換到不限流軌跡(藍色曲線)繼續反時間積分，到達(A')點，再次切換到限流軌跡(褐色曲線)，直到達到(B')點，此時電流不再越限，再次切換到不限流軌跡(綠色曲線)繼續反時間積分。由此得到計及限流切換的系統穩定域如圖5中灰色區域所示。故障后系統穩定運行點若落在灰色區域內，則最終會運動到(SEP_1)。可以看出，計及限流切換后，系統穩定域邊界由不同軌跡線構成，與限流穩定域與不限流穩定域存在顯著差別。下節將利用本文提出的并聯系統穩定域構建方法分析計及暫態交互后變換器運行狀態及參數對暫態同步穩定性的影響。計及限流切換的構網型并聯系統穩定域構建步驟如附錄B圖B2所示。

　　圖5 計及限流切換的并聯系統穩定域

　　Fig.5 Stability domain of parallel system considering current limiting switching

　　3.2 穩定性影響因素分析

　　由變換器暫態交互模型可知，暫態交互能量大小和方向受變換器運行點、控制參數、并網阻抗、限流值大小等因素影響，進而影響并聯系統穩定性。本節以故障后僅1臺變換器限流為例，利用穩定域方法分析限流變換器運行狀態及參數變化對不限流變換器穩定性的影響。設置變換器2電流限幅值為1.5 p.u.，限流策略分別考慮d軸優先和q軸優先，變換器1不設電流限幅。下文給出的是變換器1穩定域的變化。需要說明的是，在工程應用中，應分別作出所有變換器的穩定域，進而評估并聯系統整體的穩定性。

　　3.2.1 初始運行點的影響

　　設置場景1中(P_{1ref}=P_{2ref}=0.5) p.u.，對比場景2中(P_{1ref}=0.5) p.u.、(P_{2ref}=1.0) p.u.，其余參數相同。對于場景1，變換器間不存在交互能量;對于場景2，故障后限流變換器2向不限流變換器1提供交互能量，隨變換器2初始出力增加，穩定性更差，故障后功角加速更多，(delta_1-delta_2)絕對值更大，(cos(delta_1-delta_2))更小，故暫態交互能量更小，不限流變換器穩定域擴大，穩定性提升。q軸優先策略下，場景2不限流變換器1向限流變換器2提供交互能量，隨變換器2初始出力增加，穩定性更差，故障后功角加速更多，(delta_1-delta_2)為負，且絕對值更大，(sin(delta_1-delta_2))更小，故暫態交互能量減小，不限流變換器穩定域縮小，穩定性降低，圖6(a)和所示穩定域計算結果與上述分析結論一致。

　　3.2.2 并網阻抗的影響

　　(P_{1ref}=P_{2ref}=0.5) p.u.，設置場景1中變換器并網阻抗(X_1=X_2=0.05) p.u.，對比場景2中(X_1=0.05) p.u.、(X_2=0.07) p.u.，其余參數相同。對于場景1，變換器間不存在交互能量;對于場景2，故障后限流變換器2向不限流變換器1提供交互能量，隨著變換器2并網阻抗增加，穩定性更差，(delta_1-delta_2)絕對值更大，(cos(delta_1-delta_2))更小，故暫態交互能量更小，不限流變換器穩定域擴大，穩定性提升。q軸優先策略下，場景2不限流變換器1向限流變換器2提供交互能量，隨變換器2初始出力增加，穩定性更差，故障后功角加速更多，(delta_1-delta_2)為負，且絕對值更大，(sin(delta_1-delta_2))更小，故暫態交互能量減小，不限流變換器穩定域縮小，穩定性降低。圖6(c)和所示穩定域計算結果與上述分析結論一致。

　　值得注意的是，對于實際的新能源場站而言，站內阻抗分布不均，實際上不同位置變換器的并網阻抗不同，這種差異雖不會導致變換器間相對失穩，但相對功角產生的暫態交互能量將對變換器暫態同步穩定性產生影響。限流變換器的并網阻抗越大，故障后其穩定性越差，但將使得不限流變換器的穩定性越好，這其實也體現了前文所提功角牽引機制的第2種情形。

　　3.2.3 變換器慣量參數的影響

　　(P_{1ref}=P_{2ref}=0.5) p.u.，設置場景1中(J_1=J_2=5) s，對比場景2中(J_1=5) s、(J_2=8) s，其余參數相同。對于場景1，變換器間不存在交互能量;對于場景2，變換器2慣量增加，故障后加速更慢，即(delta_1-delta_2>0)，d軸優先策略下，(cos(delta_1-delta_2)>0)、(Delta P_{12}<0)、(Delta E_{12}<0)，故障后限流變換器2向不限流變換器1提供交互能量，隨著慣量增加，(cos(delta_1-delta_2))更小，故暫態交互能量更小，不限流變換器穩定域擴大，穩定性提升。q軸優先策略下，場景2有(delta_1-delta_2)為正，且隨慣量增加，(delta_1-delta_2)的絕對值更大，(sin(delta_1-delta_2))更大，有(sin(delta_1-delta_2)>0)、(Delta P_{12}<0)、(Delta E_{12}<0)，故障后限流變換器2向不限流變換器1提供交互能量更小，不限流變換器穩定域縮小，穩定性下降。圖6(e)和所示穩定域計算結果與上述分析結論一致。

　　圖6 運行狀態及參數對穩定域的影響

　　Fig.6 Influence of operating status and parameters on stability domain

　　綜上所述，限流變換器初始運行點、并網阻抗、控制參數等因素對不限流變換器暫態穩定性產生影響。從上述分析看出，d軸電流優先策略下，限流變換器初始運行功率越高，并網阻抗越大，慣量參數越大，越有利于不限流變換器的暫態穩定性。q軸電流優先策略則相反。

　　4 仿真驗證

　　為了驗證上述理論分析的正確性，基于PSCAD/EMTDC構建了如圖1所示的2臺構網型變換器并聯系統時域仿真模型。仿真參數如附錄C表C1所示。本文通過電網電壓的對稱跌落模擬電網發生三相對稱短路故障，故障設置為3.0 s時電網電壓跌落至0.05 p.u.。

　　4.1 暫態交互模型有效性驗證

　　對構網型變換器并聯系統電磁暫態詳細模型與本文構建的暫態交互模型進行仿真對比。3.0 s時系統側發生三相短路故障，3.5 s故障消失。變換器1不設置電流限幅，變換器2限流策略為d軸優先，限幅值為1.5 p.u.。附錄C圖C1給出了變換器1、變換器2以及變換器間交互有功功率曲線。3.0 s故障發生后，變換器2切換至限流控制模式，交互功率由變換器2流向變換器1，3.5 s故障消失后，系統電壓迅速恢復，變換器2仍處于限流狀態，直到3.83 s，變換器2從限流狀態恢復。從圖中可以看出，僅在故障發生、消失以及限流切換的數十毫秒內存在差別，其余時段詳細模型計算結果與交互模型完全吻合，滿足百毫秒時間尺度暫態同步穩定問題的研究需要。

　　4.2 暫態交互能量的牽引機制驗證

　　4.2.1 同步穩定

　　設置(P_{1ref}=1.0) p.u.、(P_{2ref}=0.5) p.u.，2臺變換器均不限流。3.0 s時發生短路故障，持續時間為0.19 s，2臺變換器單獨運行和并聯運行時的虛擬功角變化分別如附錄C圖C2(a)和所示。可以看出，2臺變換器單獨運行時，變換器1失穩，變換器2穩定。2臺變換器并聯運行時，暫態能量由變換器1流向變換器2，如附錄C圖C3所示。暫態能量交互提升了變換器1的穩定性，變換器2功角首擺幅度增加，但擾動后2臺變換器均趨于穩定，并聯系統暫態穩定性提高。

　　4.2.2 相繼失穩

　　設置(P_{1ref}=1.0) p.u.、(P_{2ref}=0.8) p.u.，2臺變換器均不限流。3.0 s時發生短路故障，持續時間為0.24 s，2臺變換器單獨運行和并聯運行時的虛擬功角變化分別如附錄C圖C4(a)和所示。可以看出，2臺變換器單獨運行時，變換器1失穩，變換器2穩定。2臺變換器并聯運行時，暫態能量由變換器1流向變換器2，并且隨時間持續增加，暫態交互能量逐漸增大，如附錄C圖C5所示。暫態能量交互降低了變換器2的穩定性，擾動后2臺變換器相繼失穩，并聯系統暫態穩定性下降。

　　4.2.3 再同步

　　設置(P_{1ref}=1.0) p.u.、(P_{2ref}=0.5) p.u.，2臺變換器均不限流。3.0 s時發生短路故障，持續時間為0.29 s，2臺變換器單獨運行和并聯運行時的虛擬功角變化分別如附錄C圖C6(a)和所示。可以看出，2臺變換器單獨運行時，變換器1失穩，變換器2穩定。2臺變換器并聯運行時，暫態能量由變換器1流向變換器2，如附錄C圖C7所示。其中，3.00~3.94 s期間，變換器1流向變換器2暫態能量增加，變換器2隨變換器1首擺失穩，3.94~4.31 s期間，變換器1流向變換器2的暫態能量減少，變換器2和變換器1的加速動能被勢能完全轉化，變換器在第2擺恢復穩定，實現了再同步。

　　4.2.4 加速失穩

　　設置(P_{1ref}=1.0) p.u.、(P_{2ref}=1.8) p.u.，變換器2限流值為1.5 p.u.、q軸優先。3.0 s時發生短路故障，持續時間為0.22 s，2臺變換器單獨運行和并聯運行時的虛擬功角變化分別如圖7(a)和所示。可以看出，2臺變換器單獨運行時，2臺變換器均穩定，并聯運行時變換器2失穩。圖7(c)為暫態交互能量和變換器2限流環節動作信號，圖7(d)為變換器2輸出電流曲線。從圖中可以看出，3.0 s故障發生后，變換器2限流環節動作，交互能量由不限流變換器1流向限流變換器2，導致變換器2功角增加更為迅速;故障消失后，變換器2仍處于限流狀態，功角持續加大，期間變換器2相對系統失穩。可見，變換器間交互的暫態能量導致了限流變換器加速失穩。

　　圖7 變換器2加速失穩仿真結果

　　Fig.7 Simulation results of accelerated instability of converter 2

　　4.3 并聯系統穩定域驗證

　　4.3.1 不計限流切換

　　通過計算臨近穩定邊界的相軌跡驗證穩定域的正確性。設置(P_{1ref}=1.0) p.u.、(P_{2ref}=0.5) p.u.，3.0 s時發生短路故障，通過不斷延長故障切除時間，相軌跡將逐漸遠離穩定域，持續時間為0.28 s和0.30 s的相軌跡及穩定域如附錄C圖C8所示。圖中：SEP為變換器1初始運行點，發生三相接地故障后，系統運行狀態從SEP開始沿綠色曲線移動。若在0.28 s切除故障，則系統狀態由穩定域內(B_1)點沿綠色曲線重新回到SEP;若0.30 s后切除故障，則系統狀態由穩定域外(B_2)點沿紅色曲線失穩。變換器1穩定域與仿真計算結果吻合。

　　4.3.2 計及限流切換

　　設置(P_{1ref}=1.0) p.u.、(P_{2ref}=0.5) p.u.，變換器限流值均為1.5 p.u.。3.0 s時發生短路故障，通過不斷延長故障切除時間，相軌跡將逐漸遠離穩定域，持續時間為0.22 s和0.23 s的相軌跡及穩定域如圖8所示。圖中：灰色區域即為穩定域，其邊界軌跡線含義與圖5相同。發生三相接地故障后，系統運行狀態從SEP開始沿綠色曲線移動。若在0.22 s切除故障，則系統狀態由穩定域內(B_1)點沿綠色曲線重新回到平衡點，若0.23 s后切除故障，則系統狀態由穩定域外(B_2)點沿紫色曲線失穩。考慮限流切換后的變換器1穩定域與仿真計算結果吻合。

　　圖8 系統運行相軌跡與穩定域

　　Fig.8 Phase trajectory and stability domain of system operation

　　4.4 穩定性影響因素驗證

　　以僅1臺變換器限流情況為例進行穩定性影響因素驗證。變換器2限流值為1.5 p.u.，限流策略分別考慮d軸優先和q軸優先。變換器1設置為不限流。

　　4.4.1 初始運行點的影響驗證

　　設置(P_{1ref}=0.5) p.u.，(P_{2ref})分別設置為0.5、0.8、1.0 p.u.。3.0 s時發生三相接地短路故障，故障持續時間為0.1 s。附錄C圖C9給出了d軸優先策略下，變換器1虛擬功角變化和暫態交互能量變化。d軸優先策略下，交互能量由限流變換器2流向不限流變換器1。隨著變換器2出力增加，暫態交互能量減小，有利于不限流變換器的穩定性。

　　附錄C圖C10給出了q軸優先策略下，變換器1虛擬功角變化和暫態交互能量變化。q軸優先策略下，交互能量由不限流變換器1流向限流變換器2。隨著變換器2出力增加，暫態交互能量減小，不利于不限流變換器穩定性。

　　附錄C圖C11為q軸優先策略下變換器間交互能量與變換器2限流動作信號。從圖中可以看出，僅故障期間限流環節動作，該時段交互能量由不限流變換器1流向限流變換器2，有利于變換器的穩定;故障消失后，限流環節不再動作，交互能量開始反向流動，不利于變換器1的穩定。與2.2節分析結論一致。

　　4.4.2 并網阻抗的影響驗證

　　本節驗證限流變換器并網阻抗變化對不限流變換器穩定性的影響。設置(P_{1ref}=P_{2ref}=1.0) p.u.，(X_1=0.05) p.u.，分別設置(X_2)為0.05、0.10、0.15 p.u.。3.0 s時發生三相接地短路故障，故障持續時間為0.1 s。附錄C圖C12給出了d軸優先策略下變換器1虛擬功角變化和暫態交互能量變化。可以看出，d軸優先策略下，隨著變換器2阻抗增加，擾動后由變換器2流向變換器1的交互能量減小，變換器1的暫態穩定性提高。q軸優先策略下則相反，如附錄C圖C13所示。

　　4.4.3 變換器慣量參數的影響驗證

　　設置(P_{1ref}=P_{2ref}=1.0) p.u.，(J_1=5) s，分別設置(J_2)為5、8、10 s。3.0 s時發生三相接地短路故障，故障持續時間為0.1 s。d軸優先策略下，擾動后隨著變換器2慣量增加，由變換器2流向變換器1的暫態交互能量減少，變換器1暫態穩定性得到提高，如附錄C圖C14所示。q軸優先策略則相反，如附錄C圖C15所示。

　　上述仿真結果與前文基于穩定域的運行狀態及參數對暫態同步穩定性影響的分析結果一致。

　　5 實驗驗證

　　為進一步驗證本文所提暫態穩定方法以及參數影響分析的正確性，基于RTDS平臺構建了包含2臺構網型變換器控制器的硬件在環實驗平臺，如附錄D圖D1所示，該實驗平臺由RTDS實時仿真器、2臺構網型變換器控制器、I/O板卡構成。電網一次系統、變換器主電路以及大擾動故障均通過RTDS實時仿真器模擬，變換器控制器輸出脈沖信號返回至RTDS。系統參數如附錄C表C1所示。變換器1不設置電流限幅，變換器2電流限幅策略為d軸優先，限幅值為1.5 p.u.。故障設置為10 s時電網電壓跌落至0.05 p.u.，持續時間為0.2 s。通過調整變換器1并網阻抗和慣量參數，使得2臺變換器間交互能量發生變化，進一步對比參數調整前后2臺變換器功角曲線以及穩定性變化情況，驗證本文分析結論。

　　5.1 并網阻抗影響實驗

　　參數調整前的實驗波形如圖9所示。圖中：從上到下依次為參數調整前變換器1功角曲線、變換器2功角曲線以及變換器2限流動作信號。可以看出，故障后變換器2觸發限流動作，功角增加，d軸優先策略使得交互能量由變換器1流向變換器2，變換器2加速失穩。

　　圖9 參數調整前的實驗波形

　　Fig.9 Experimental waveforms before parameter adjustment

　　增加變換器1并網阻抗，設置為(X_1)為0.08 p.u.。參數調整后，故障下變換器1功角增加變快，降低了由變換器1流向變換器2的交互能量，雖然惡化了不限流變換器1的穩定性，但是提升了限流變換器2的穩定性，最終2臺變換器相對系統均暫態穩定，如圖10所示。實驗結果與前文理論分析結論一致。

　　圖10 阻抗參數調整后的實驗波形

　　Fig.10 Experimental waveforms after impedance parameter adjustment

　　5.2 變換器慣量參數影響實驗

　　仍然采用附錄C表C1所示系統參數，實驗波形見圖9。減小變換器1慣量參數，使得故障后變換器1功角增加變快，同樣降低了由變換器1流向變換器2的交互能量，惡化了不限流變換器1的穩定性，但是提升了限流變換器2的穩定性，2臺變換器相對系統也暫態穩定，如圖11所示。實驗結果與前文理論分析結論一致。

　　圖11 慣量參數調整后的實驗波形

　　Fig.11 Experimental waveforms after inertia parameter adjustment

　　6 結語

　　本文通過建立構網型變換器并聯運行暫態交互模型，揭示了暫態交互能量對變換器穩定性的影響機理，發現了暫態交互能量的功角牽引機制對變換器穩定性的2種影響，通過構建計及限流切換的構網型變換器并聯系統穩定域，分析了運行狀態和參數變化對穩定性的影響規律，并進行了仿真和實驗驗證。主要結論如下：

　　1) 短路故障下，構網型變換器間存在交互能量的流動，并對變換器暫態穩定性產生影響。交互能量的大小和流動方向主要由變換器相對功角以及限流策略決定。

　　2) 由于暫態交互能量的影響，存在單機運行時暫態失穩的變換器在并聯系統中穩定運行，或單機運行穩定的變換器在并聯系統中失去穩定，或首擺失穩后再同步的現象，增加了并聯系統短路故障下暫態同步穩定的不確定性。

　　3) 發現交互能量作用下變換器間存在功角牽引機制，該機制將促使多變換器穩定性趨近一致或致使穩定性較差的變換器加速失穩。

　　4) 提出的計及限流切換的并聯系統穩定域降維構建方法能夠直觀反映運行狀態及參數變化對暫態穩定性的影響，可以為并聯系統運行狀態調整及控制參數優化提供指導。采用d軸優先的電流限幅策略，限流變換器初始運行功率越高，并網阻抗越大，慣量參數越大，越有利于不限流變換器的暫態穩定性。q軸優先的電流限幅策略則相反。

　　本文以兩構網型變換器并聯接入理想電源系統為研究對象，分析結論適用于故障下變換器相位超前于理想電源的場景。需要注意的是，在多機系統中，尤其是多構網型變換器與同步發電機混聯系統中，其暫態過程更為復雜，變換器與同步發電機相位的超前滯后關系可能導致分析結論完全相反，需要進一步研究。同時，如何協同控制多臺構網型變換器提升并聯系統暫態同步穩定性也將是下一步研究的重點。
